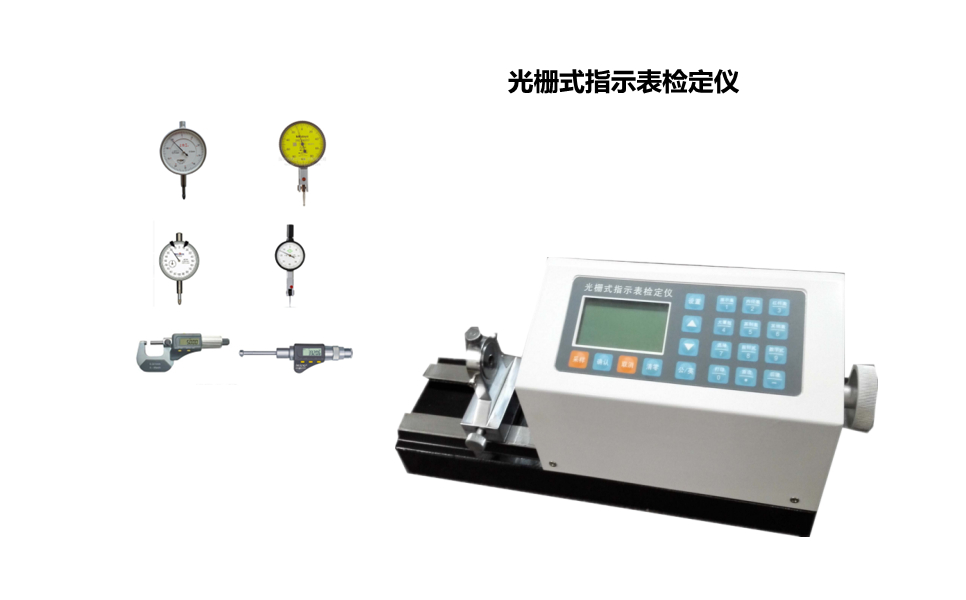

一、型號規格：ZT-GZB03（電動型）

二、測量表類：指示表、杠桿表、內徑表、數顯表及英制表。

三、技術指標:

●  測量范圍:（0-50）mm

●  分辨率:0.1μm

●  液晶顯示：彩屏分辨率：480*320

●  電機定位精度：0.1μm

●  檢定方式:（同時具有二種功能）

電動：電機自動轉動光柵，人工按鍵采樣光柵示值。

手動：人工轉動光柵，人工按鍵采樣光柵示值。

檢定過程實時在檢定軟件上顯示出誤差數據及檢定點位置。

示值誤差：任意1mm內≤0.6μm,任意2mm內≤1.0μm，

任意10 mm內≤1.5μm任意30 mm內≤2.0μm

50 mm內≤3.0μm 回程誤差≤0.5μm

●  工作環境:20℃±5℃,相對濕度50%-70%

●   電源:AC220V/50Hz

四、性能描述:

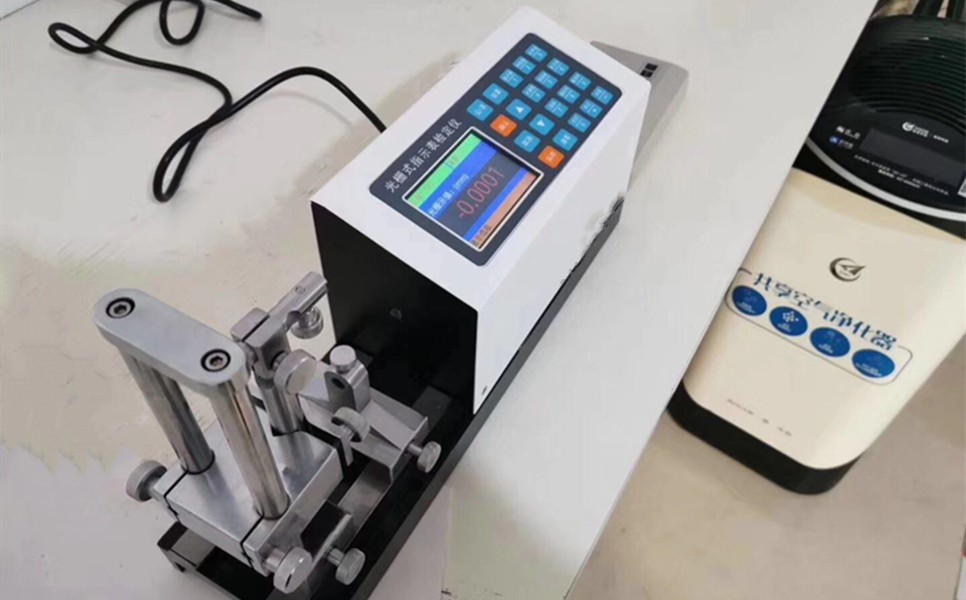

檢定/校準人員裝好指示表后,在設備上通過菜單選擇被檢表的信息,儀器按照國家有關計量檢定規程開始檢定,儀器中步進電機自動運行,當運行到檢定點時,儀器自動采集光柵數據，同時采集被檢數顯表的輸出數據,并計算出該點的誤差。整個過程檢完后,儀器自動計算并將數據存盤,然后打印出符合規程規定的檢定報表(包括各點的數據列表 ,以及各種示值誤差及結論)。

    五、檢定儀配置：

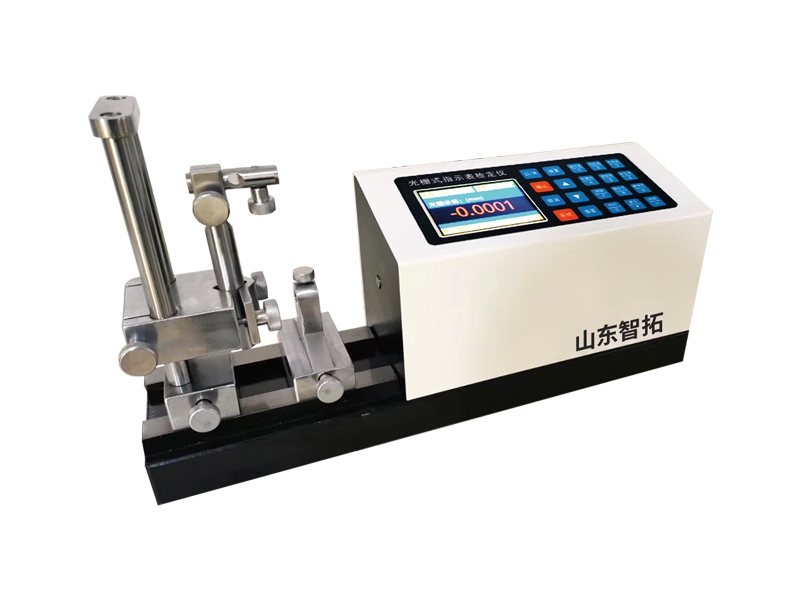

A．主機

● 光柵傳感器

● 步進電機系統

● 電子測控箱

● 檢定各類表的夾具

B．軟件系統：(選配)

● 符合有關指示表、內徑表、杠桿表的zui新檢定規程JJG34-2022（指示表），JJG35-2006（杠桿表），JJF1102-2003（內徑表）及國家標準要求的檢定軟件。

● 符合國家檢定規程或國家標準要求來檢定0-50mm范圍內的各種數顯表。

● 檢定記錄查詢、打印、修改、刪除等管理功能。
